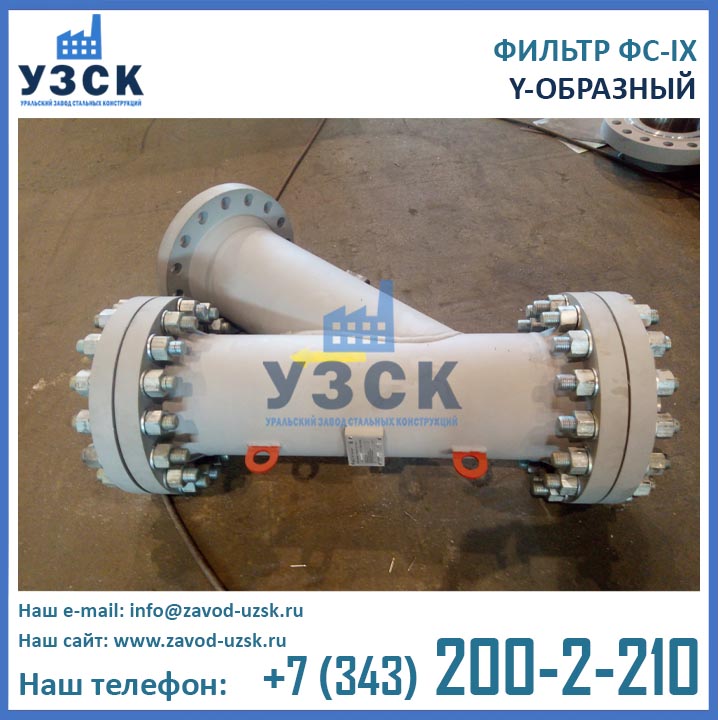

Фильтр Y-образный ФС-IX применяется для защиты ответственных элементов в системе трубопровода от проникновения в него посторонних частиц механического свойства. Он защищает от инородных примесей насосы, приборы измерения, клапаны и прочие устройства, которые требуют максимального уровня чистоты потока среды, которая через них проходит. Такие фильтры можно купить в Волгодонске производства уральского завода стальных конструкций.
Таблица штуцеров |
|
---|---|
A |
вход продукта |
Б |
выход продукта |
В |
крышка |
Г |
дренаж |

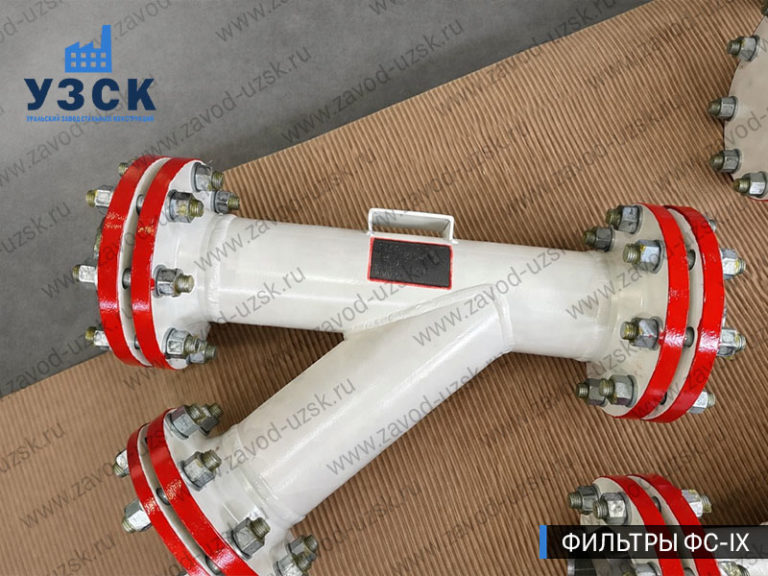

Применение в Волгодонске
Фильтр сетчатый Y-образный устанавливается перед устройством, которое требуется защитить от инородных частиц. Он собирает механические твердые элементы, содержащиеся в движущемся внутри трубопровода потоке, улавливает и останавливает их. Коэффициент эффективности фильтрации и сбора посторонних частиц напрямую зависит от того, каких размеров ячейки в фильтрующем элементе, то есть сетке.
Он предусмотрен для установки в трубопроводных системах с жидкими и газообразными рабочими средами. Материалы самого фильтра обладают коррозийной устойчивостью к этим веществам. Когда поток рабочей жидкости проходит через фильтр, вся грязь от отходов продукта (пыль и прочие мельчайшие частицы, то есть шлам) оседают на сетке фильтрующего элемента.
Удаление отфильтрованной из жидкости грязи и инородных мелких частик с Y-образного фильтра происходит через специальную фильтровую крышку. Использование фильтра позволяет добиться отличного результата, а именно качества проходящей через него жидкости или газа на выходе.
Он очищает газообразную и жидкую среду от твердых посторонних частиц размером более 0,1 мм. Подобный результат обусловлен тонкости фильтрации, равной 500 мКм.
Купить Y-образный фильтр с возможностью доставки по всей России можно на предприятии «УЗСК». На уральском заводе стальных конструкций осуществляется производство различных фильтров, а также изготовление промышленного и емкостного оборудования.

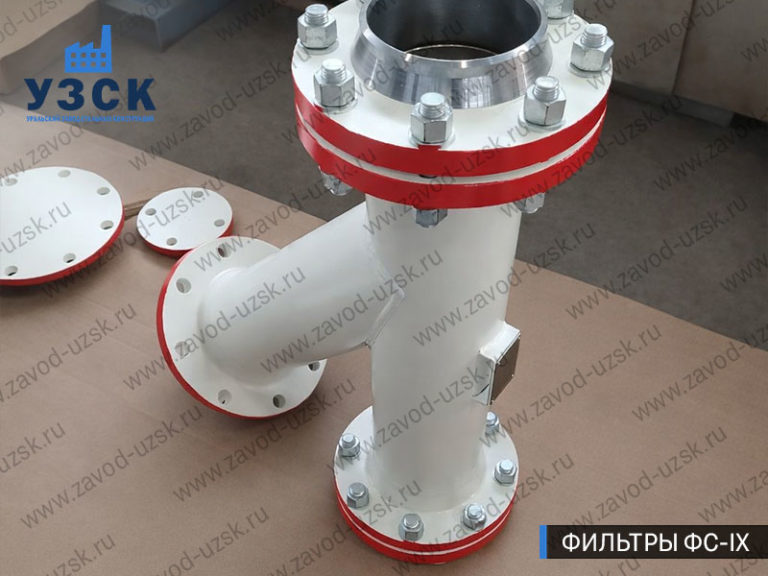

Особенности монтажа
Y-образный фильтр монтируется на трубопроводах как горизонтального, так и вертикального типа. Его устанавливают на трубопровод в месте всасывающей его части (насос, клапан).
При регулярном функционировании, фильтр требуется чистить. Для этого в конструкции предусмотрена съемная крышка, сняв которую легко можно осуществить чистку. Фильтры этого типа устанавливаются на системы:
- Горизонтального типа: в этом случае крышка должна быть обращена вниз.
- Вертикального типа: поток газообразно среды или жидкости подается сверху вниз.
На заводе «УЗСК» в Волгодонске осуществляется производство фильтров необходимых конструкций в соответствии с установленными стандартами и утвержденными схемами, а также по индивидуальным запросам клиентов.
Технические характеристики | |||
---|---|---|---|
Давление расчетное, МПа | 1.6 | 2.5 | 4.0 |
Рабочая среда | газ, вода, углеводороды, нефтепродукты | ||
Возможное материальное исполнение | сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М | ||
Отношение площади свободного сечения в сетке к свободному сечению в трубе | 2,5 | ||
Размер ячейки в сетке, мм | 0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0 |

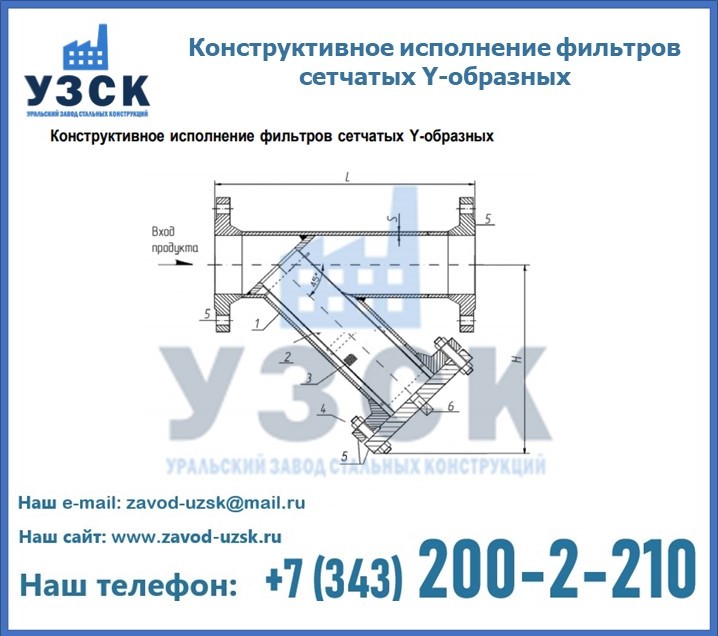

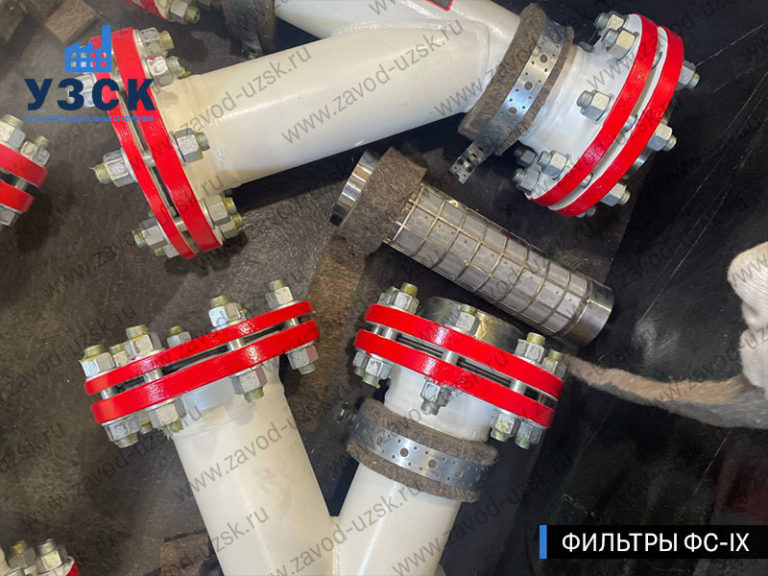

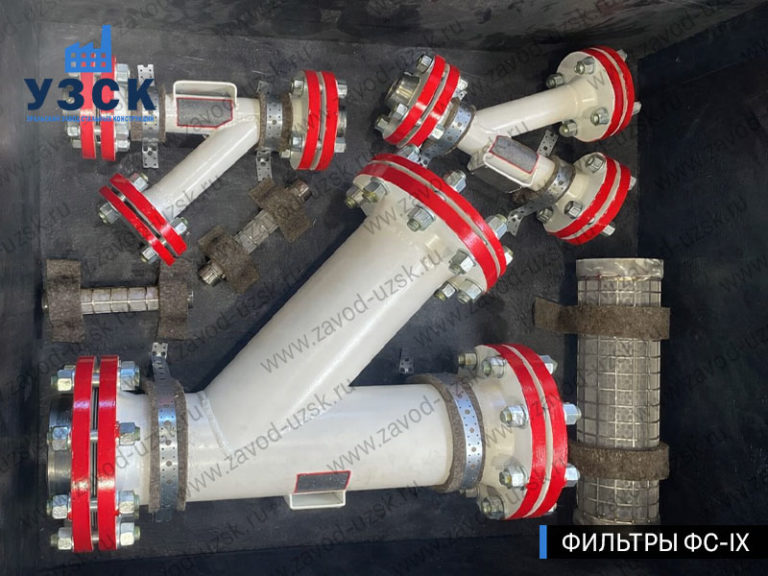

Конструкция фильтра
Купить в Волгодонске фильтрующее оборудование стоит не только для очистки рабочей среды трубопровода с целью повышения ее качества на выходе, но также и для увеличения срока эксплуатации самого оборудования и продления его безремонтного периода. Конструктивно фильтр ФС-IX имеет следующие части:
- корпусную;
- фильтрующий элемент;
- гайку;
- шпильку;
- фланцы;
- дренажную.
Для того чтобы купить Y-образный и другие фильтры собственного производства уральского завода стальных конструкций, достаточно заполнить форму заявки на сайте. На предприятии УЗСК расположены собственные производственные площади, на которых происходит изготовление различного промышленного оборудования, в том числе фильтрующих устройств и элементов.
Габаритные размеры и массы фильтров
Обозначение фильтра | Ду, мм | Ру. МПа | D | Н | L | n | d | Масса, кг |
---|---|---|---|---|---|---|---|---|
ФС-1Х-50-1.6 | 50 | 1,6 | 125 | 305 | 300 | 4 | 18 | 8,5 |
ФС-1Х-80-1.6 | 80 | 1,6 | 160 | 349 | 330 | 4 | 18 | 17,0 |
ФС-1Х-100-1.6 | 100 | 1,6 | 180 | 391 | 400 | 8 | 18 | 21,15 |
ФС-1Х-150-1.6 | 150 | 1,6 | 240 | 510 | 450 | 8 | 22 | 38,56 |
ФС-1Х-200-1.6 | 200 | 1,6 | 295 | 624 | 550 | 12 | 22 | 68,23 |
ФС-1Х-250-1.6 | 250 | 1,6 | 355 | 716 | 650 | 12 | 26 | 104,7 |
ФС-1Х-300-1.6 | 300 | 1,6 | 410 | 844 | 720 | 12 | 26 | 148,8 |
ФС-1Х-350-1.6 | 350 | 1,6 | 470 | 943 | 850 | 16 | 26 | 228,2 |
ФС-1Х-50-2.5 | 50 | 2,5 | 125 | 305 | 300 | 4 | 18 | 9,61 |
ФС-1Х-80-2.5 | 80 | 2,5 | 160 | 353 | 330 | 8 | 18 | 17,71 |
ФС-1Х-100-2.5 | 100 | 2,5 | 190 | 407 | 400 | 8 | 22 | 25,71 |
ФС-1Х-150-2.5 | 150 | 2,5 | 250 | 532 | 450 | 8 | 26 | 50,0 |
ФС-1Х-200-2.5 | 200 | 2,5 | 310 | 648 | 550 | 12 | 26 | 83,23 |
ФС-1Х-250-2.5 | 250 | 2.5 | 370 | 738 | 650 | 12 | 30 | 128,7 |
ФС-1Х-300-2.5 | 300 | 2,5 | 430 | 868 | 720 | 16 | 30 | 179,52 |
ФС-1Х-350-2.5 | 350 | 2,5 | 490 | 974 | 850 | 16 | 33 | 270 |
ФС-1Х-50-4.0 | 50 | 4,0 | 130 | 313 | 300 | 4 | 18 | 10,74 |
ФС-1Х-80-4.0 | 80 | 4,0 | 160 | 370 | 350 | 8 | 18 | 19,6 |
ФС-1Х-100-4.0 | 100 | 4,0 | 190 | 424 | 450 | 8 | 22 | 30,46 |
ФС-1Х-150-4.0 | 150 | 4,0 | 250 | 562 | 500 | 8 | 26 | 58,5 |
ФС-1Х-200-4.0 | 200 | 4,0 | 320 | 691 | 650 | 12 | 30 | 112,71 |
ФС-1Х-250-4.0 | 250 | 4,0 | 385 | 802 | 750 | 12 | 33 | 186,6 |
ФС-1Х-300-4.0 | 300 | 4,0 | 450 | 921 | 800 | 16 | 33 | 266,75 |
ФС-1Х-350-4.0 | 350 | 4,0 | 510 | 1005 | 950 | 16 | 33 | 383,1 |
